R-4014
GRAN FORMATO, ALTA PRECISIÓN
GRAN FORMATO, ALTA PRECISIÓN
Para satisfacer la necesidad de muchos de nuestros clientes de una máquina más grande que el modelo Z-2543, WARDJet produjo el sistema de chorro de agua de la serie R de alta precisión. Esta unidad de piñón partido y cremallera helicoidal está diseñada para soportar tolerancias muy ajustadas.

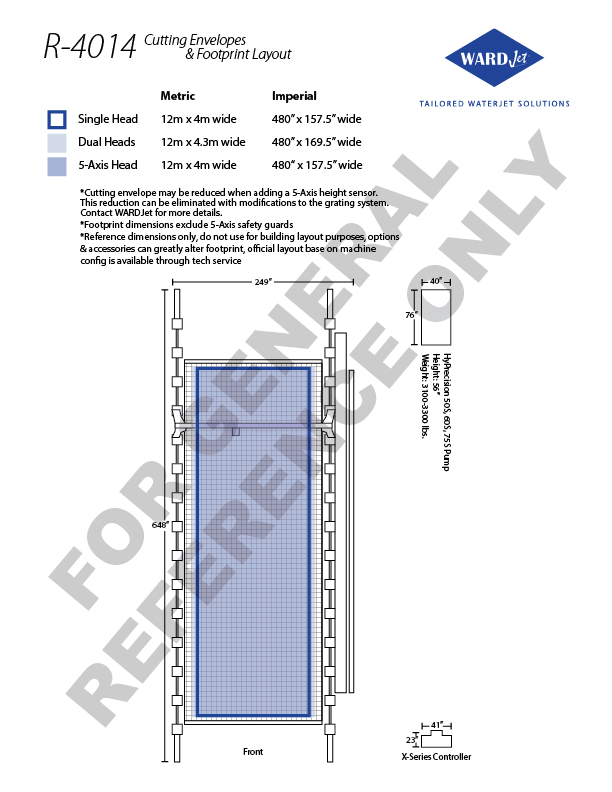

Huella
54 'x 20,8'
16,46 mx 6,32 m
Área de corte XY de un carro
40 'x 13,1'
12,19 mx 4 m
Área de corte XY de dos carros
40 'x 14,1'
12,19 mx 4,31 m
Software
Ikuhlu, WARDCAM, IGEMS
Ikuhlu, WARDCAM, IGEMS
Requisitos de energía (solo pórtico)
230 V, 30 amperios, trifásico
230 V, 30 amperios, trifásico
Requisitos de aire
80 psi, 2 cfm
5,52 bares, 0,06 cmm
Número máximo de carros Z
6
6
Tolva de alimentación a granel
1100 lb presurizado
1100 lb presurizado
Mecanismo de manejo
La viga del eje Y está accionada por husillo de bolas. Los ejes X son impulsados por cremallera helicoidal y piñón partido.
La viga del eje Y está accionada por husillo de bolas. Los ejes X son impulsados por cremallera helicoidal y piñón partido.
Precisión posicional lineal
± 0.010 "por eje
± 0,25 mm por eje
Repetibilidad
± 0,005 "por eje
± 0,13 mm por eje
Velocidad
0,01 pulg / min - 500 pulg / min basado en 230 voltios
0,25 mm / min - 12700 mm / min basado en 230 voltios
